一、MPSFS2防水型拉線式位移傳感器產品特征：

       防水型（磁感應）拉繩位移傳感器其核心電子部件由多個磁感應芯片和齒輪組配合組成的多圈絕/對/值角度傳感器，由米朗公司自主研發生產，其特征是磁鐵安裝在線輪主軸上及齒輪組上，電子芯片使用高強度灌封膠封裝在鋁車件內，確保電子芯片在水下與水絕緣，磁鐵與電子芯片在完全隔離狀態下磁感應值編碼器能夠長期正常工作。整個產品零部件均采用在水內永不生銹材料制作，如：不銹鋼發條和拉繩，鋁合金外殼和線輪，塑料發條外殼，陶瓷軸承。

       S機座和M機座系列產品往復運動的瞬間加速不可超過1米/秒；L機座和XL機座系列產品往復運動的瞬間加速不可超過0.5米/秒；否則將導致鋼索斷裂。MPSFS2-S量程范圍:100mm-1300mm,MPSFS2-M量程范圍:1000mm-4000mm,MPSFS2-L量程范圍:  4500mm-10000mm,MPSFS2-XL量程范圍:11000mm-35000mm(其他行程可定制)。

二、MPSFS2防水型拉線式位移傳感器技術參數：

1、型號：MPSFS2防水拉繩位移傳感器

2、量程：MPSFS2-S量程范圍：100mm-1300m；MPSFS2-M量程范圍：1000mm-4000mm；

MPSFS2-L量程范圍：4500mm-10000mm；MPSFS2-XL量程范圍：11000mm-35000mm

3、電源電壓:DC12V～DC24V(波動5%以下)

4、電源電壓VCC消耗電流:40mA(不含突變情況)

5、輸出信號:模擬量輸出信號：0-5V，0-10V，4-20mA，數字信號輸出型：RS485，SSI（均為位置輸出型）

6、線性精度：±0.25%FS

7、重復性：±0.02mm

8、分辨率：模擬量信號（電流、電壓）：16位； 數字量信號（RS485）:默認12位，可選16位

9、線徑規格：直徑0.8mm/1.5mm的多股不銹鋼鋼絲SUS316材質，外層為尼龍涂層

10、抗震動：10Hz to 2000Hz

11、工作環境溫度：-10℃～60℃（低溫狀態下，需保持無結晶狀態）

12、防護等級：IP68

三、MPSFS2防水型拉線式位移傳感器接線方式：（具體接線方式以實物為準）

注：以上接線定義僅供參考，具體供電電壓及接線定義以產品實物標簽上標注為準。

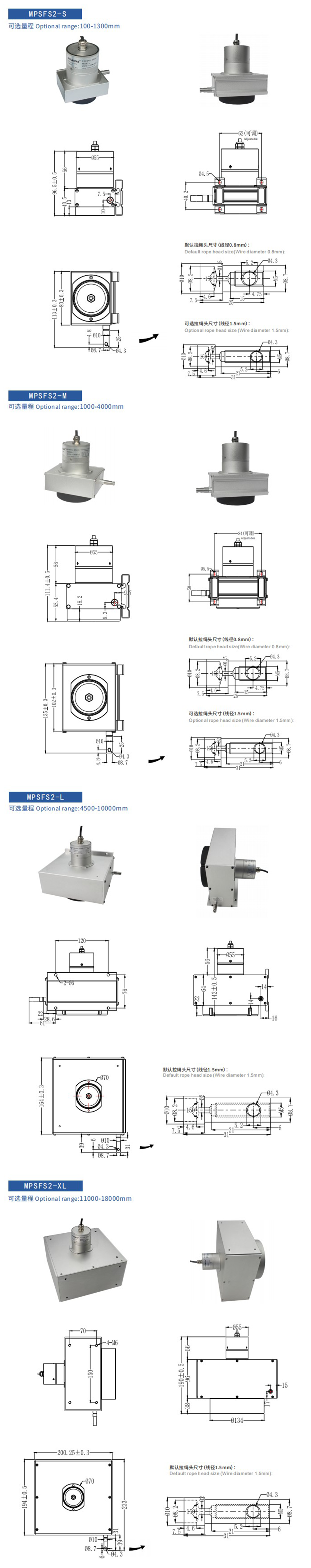

四、MPSFS2防水值型拉線式位移傳感器安裝尺寸：

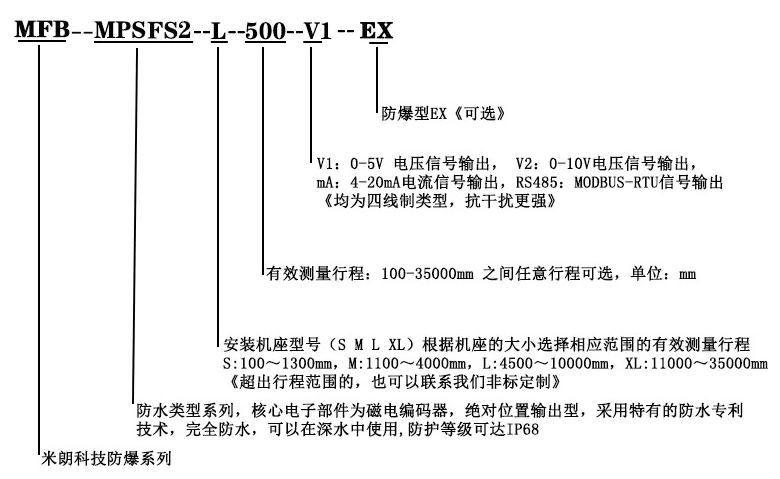

五、MPSFS2防水值型拉線式位移傳感器選型指導：

六、安裝注意事項：

1、電氣連接請按照傳感器上的接線說明接線，確保傳感器正確接線才能通電；利用固定螺絲孔或磁鐵,依現場及機器安裝空間設施需要,直接安裝或另加保護或其他機械使用。

2、不銹鋼鋼絲繩安裝時，需確保拉線處于平行于出線口拉出，避免鋼絲繩被出線口反復摩擦導 致斷裂；（不銹鋼索安裝時，使鋼索繩由出線口至移動部位機件工作處于平行滑動，保持較小角度﹝容許偏差正負3度﹞，以確保測量精度及鋼索之壽命）。

3、確保拉線處于平行于出線口拉出，保持較小角度（ 容許偏差＋/-3°）以確保量測精度及鋼 索之壽命。鋼索本體是多股不銹鋼鋼絲SUS316材質，外層為尼龍涂層,請勿讓其受外力的割傷、 燒損、撞擊等不當之事發生：過量的粉塵、積屑或是足以破壞鋼索的物品貯留于內部的滑輪或出線口將造成鋼索破損，導致運轉不順的故障。

4、若使用于非直線運動的機構，請加裝適當?shù)幕嗊\轉轉向不同方向拉出；若使用于環境惡劣 或特殊場合，請自行加裝保護機構。

5、8米及以上拉繩尺（L型及XL型拉繩尺）為避免運輸中傳感器內部震動，裝有鎖止螺絲，使用前需拆除螺絲，拉繩才可順暢拉出，若不拆除鎖止螺絲，強行拉出拉繩，有可能會損壞拉繩尺。

6、M機座及以下系列產品往復運動瞬間加速不可超過1000mm/秒；L機座及以上系列產品往復運動 瞬間加速不可超過500mm/秒；否則將導致鋼索斷裂，恕本公司不承擔正常使用范圍以外的責任。

7、拉繩位移傳感器屬于精密儀器，請勿敲擊或撞擊，注意傳感器和鋼絲繩的清潔，以延長使用 壽命；（鋼索本體是不銹鋼，外覆耐磨防腐塑膠層，請勿讓其受外力的割傷、燒損、撞擊等不當之事發生；過量的粉塵、積屑會破壞鋼索或貯留于內部的滑輪，或?qū)⒃斐射撍髌茡p，導致運轉不順的故障）。

8、未安裝于工作臺或固定坐前，請勿用手或是其它產品將鋼索拉出并讓其瞬間自行彈回，此舉 將造成鋼索斷裂,傷害本體結構及人身安全；拉線拉出后不要松開，需勻速拉出和縮回。

注:若使用于室外或環境比較惡劣等特殊場合，可配置米朗防水防塵出線口和防護外殼，或請自行加裝保護機構或與本公司聯系定制加裝保護機構，否則導致產品損壞，公司不予負責！

七、應用范圍：

       裂縫測量監測，橋梁測量監測，倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其它長度位移，液位等相關尺寸量測和位置控制。
